一、项目背景与物料特性分析

1.1 行业背景

碳纳米管（CNT）作为新一代高性能碳基纳米材料，凭借其优异的力学、电学和热学性能，在新能源锂电、复合材料、电子器件、航空航天等领域获得广泛应用。随着千吨级规模化产线的陆续投产，后端粉体处理环节的自动化、密闭化、安全化已成为制约产业升级的关键瓶颈。传统人工拆包、开放式输送方式存在粉尘逸散严重、职业健康风险高、物料损耗大、批次一致性差等突出问题。

南京普非森自动化基于 12 年高危粉体与超洁净粉体处理技术积淀，针对碳纳米管物料特性定制开发PFS-CNT 系列全自动拆包输送包装系统，实现从原料吨袋拆包、密闭输送、定量分装到成品包装的全流程闭环作业。

1.2 碳纳米管物料核心特性

二、工艺设计原则与目标

2.1 设计原则

1. 本质安全优先：以密闭化、惰化、防爆为核心，从源头上消除粉尘危害与爆炸风险

2. 全流程零接触：拆包 - 输送 - 计量 - 包装全程密闭，操作人员不直接接触物料

3. 物料完整性：避免过度剪切破坏碳管结构，保证产品原有性能指标

4. 高效低耗：最大化物料回收率，降低包装材料与运行能耗

5. 智能可追溯：全流程数据采集，批次信息全程可追溯

2.2 核心技术指标

三、完整工艺流程设计

3.1 总体工艺路线

3.2 工序详细说明

3.2.1 原料拆包单元

采用PFS-TD1000-CNT 防爆无尘型全自动吨袋拆包机作为核心上料设备。

· 上料方式：叉车托盘进料 + 电动葫芦自动提升定位，吨袋提升至拆包仓内指定高度

· 破袋方式：内置液压驱动三边环切刀具，无屑切割吨袋底部，避免包装袋碎屑混入物料

· 助流卸料：仓壁配置多组气动振动锤 + 柔性拍打机构，针对碳纳米管高蓬松、易挂壁特性，通过低频振动促进物料下落，空袋残留率≤0.5%

· 袋渣分离：物料通过格栅式分离器，截留包装袋碎片与线头，合格品进入下方料斗

· 负压控尘：拆包仓全程维持 - 50~-100Pa 微负压，内置脉冲反吹防静电滤筒，过滤精度 0.3μm，确保无粉尘外逸

3.2.2 密闭输送单元

采用真空稀相气力输送结合螺旋喂料的组合方案，针对碳纳米管低密度、易团聚特性优化流场设计。

· 输送原理：采用罗茨真空泵提供负压动力，物料在密闭管道内以悬浮状态输送，流速控制在 8~12 m/s，避免管道沉积与过度磨损

· 管道设计：全不锈钢 304/316L 材质，内壁抛光 Ra≤0.8μm，大曲率弯头（R≥5D）减少物料挂壁与团聚破碎

· 防堵设计：管道配置助吹气嘴与流化装置，关键节点设压力传感器监测堵塞预警

· 输送距离：水平输送≤50m，垂直提升≤20m，可按需扩展多级输送

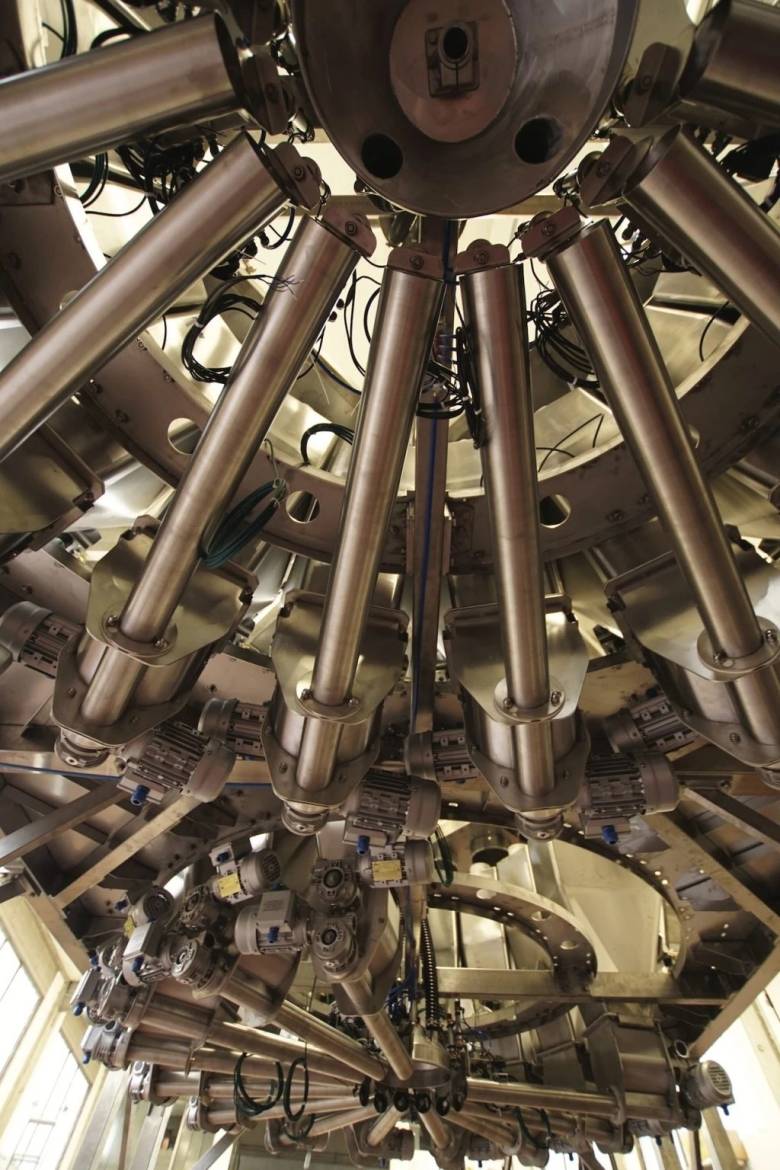

· 切换分配：多目标料仓采用气动换向阀分配，实现一对一或一对多输送模式

3.2.3 中间缓存与计量单元

· 缓冲料仓：锥形料斗设计，锥角≤55°，配置仓壁振动器与流化气嘴，防止架桥；料仓设高低料位计，实现拆包 - 输送联动控制

· 失重式计量：采用高精度称重模块 + 失重控制算法，实现连续或批次式精准定量，为下游包装提供稳定流量

· 在线除杂：可选配管道式金属探测器，剔除催化剂颗粒与设备磨损金属杂质

3.2.4 脱气压缩包装单元

针对碳纳米管蓬松密度极低的特点，采用预压缩脱气 + 定量充填一体化包装技术，包装密度提升 3~5 倍。

· 脱气原理：物料进入压缩仓后，通过液压驱动压头逐级压实，同时抽真空排出粉体间隙空气

· 包装规格：

o 小包装：5kg、10kg、25kg 铝箔袋 / PE 袋，净重式计量充填

o 吨袋包装：250kg、500kg、1000kg，大袋脱气压缩包装

· 气保护功能：包装工位配置氮气吹扫装置，抽真空后充入高纯氮气，氧含量≤500ppm，保障产品长期储存稳定性

· 封口方式：热合封口 + 外袋缝包双重密封，可选配真空热合

3.2.5 除尘与尾气处理

· 一级除尘：各设备内置滤筒除尘器，脉冲反吹清灰，回收物料返回系统

· 二级精滤：中央尾气处理采用 HEPA 高效过滤器 + 活性炭吸附，排放浓度≤0.05mg/m³

· 安全泄爆：除尘器配置无焰泄爆装置与隔爆阀，防止爆炸传播

四、核心设备选型与技术参数

4.1 PFS-TD1000-CNT 防爆型吨袋无尘拆包机

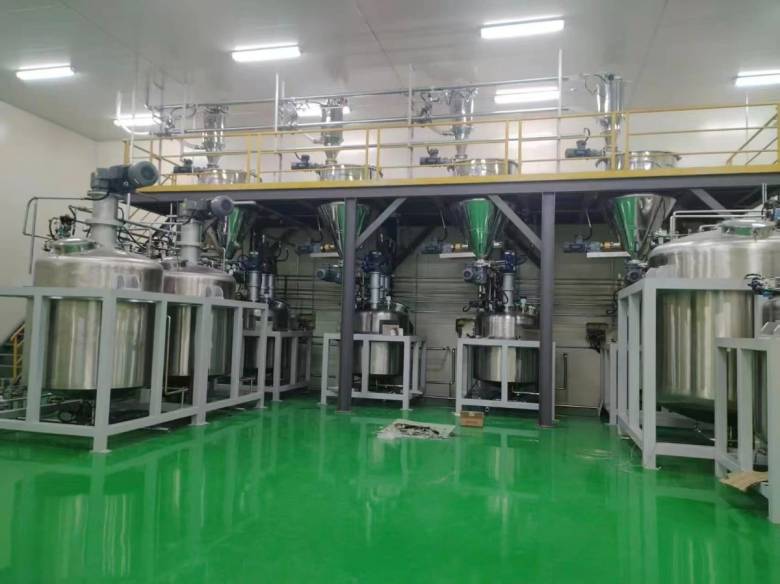

4.2 PFS-VAC-CNT 真空输送系统

4.3 PFS-PK-CNT 脱气式粉体包装机

五、关键技术创新点

5.1 四维一体纳米粉尘防控体系

针对碳纳米管纳米级粉尘强穿透性，普非森首创 **"密闭 - 负压 - 精滤 - 惰化"** 四维防控技术：

1. 结构密闭：全法兰密封连接，转动部位采用迷宫 + 填料双重密封，杜绝跑冒滴漏

2. 梯度负压：从拆包仓→输送管→料仓→除尘器形成压力梯度，确保气流单向流动

3. 多级精滤：设备内置滤筒 + 中央 HEPA 两级过滤，对 0.3μm 颗粒过滤效率达 99.97%

4. 氮气惰化：高防爆要求工况下，系统内充入氮气维持微正压，氧含量控制在 8% 以下，从根本上消除爆炸三要素

5.2 低损伤物料输送技术

碳纳米管的长径比与结构完整性直接决定产品性能。传统螺旋输送与高流速气力输送会造成碳管断裂、长径比下降。本方案采用：

· 低速稀相输送：优化气固比与输送风速，控制在 8~10m/s 经济流速区间

· 流场整流：进料口配置文丘里流化进料器，物料均匀进入气流，减少局部碰撞

· 大曲率过渡：所有弯头采用 R≥5 倍管径大圆弧设计，降低离心力造成的团聚与破碎

· 验证指标：输送前后碳纳米管平均长度保持率≥92%

5.3 智能防架桥与清堵技术

针对碳纳米管极度蓬松、流动性差的特点，采用多维度助流方案：

· 气振结合：料仓锥部配置气垫流化装置 + 气动振动器，分区独立控制

· 破拱螺杆：料斗出口配置强制喂料螺杆，主动破拱，确保连续出料

· 智能监测：通过料位、压力、电流多参数融合判断架桥状态，自动触发助流程序

· 免人工清堵：管道堵塞自动反吹疏通，无需停机人工处理

5.4 压缩式高密度包装技术

解决碳纳米管蓬松体积大、包装与运输成本高的行业痛点：

· 逐级压缩：采用三级渐进式压缩，避免一次性压实造成的物料反弹

· 真空脱气：压缩过程同步抽真空，排出粉体间隙空气，包装密度从 0.1g/cm³ 提升至 0.4g/cm³ 以上

· 包装袋节约：同等重量包装体积减少 60% 以上，包装袋用量减少 60%，运输成本降低 50% 以上

· 参考案例：未经压缩吨袋装量约 约40kg / 袋，压缩后可达 约300kg / 袋，包装效率提升 7 倍

六、安全与环保保障

6.1 防爆安全设计

1. 电气防爆：所有电机、仪表、执行机构均采用 Ex d IIB T4 Gb / Ex tD IIIC T135℃ Db 级防爆型，符合 GB50058 标准

2. 静电防护：设备与管道全线静电接地，法兰间设跨接片，接地电阻≤4Ω；滤材采用防静电材质

3. 泄爆隔爆：除尘器、料仓配置无焰泄爆片，管道安装隔爆阀，防止爆炸蔓延

4. 氧含量监控：氮气保护系统配置在线氧分析仪，超限自动报警与补氮

5. 温度监测：轴承、电机、除尘器关键点位设温度传感器，超温自动停机

6.2 职业健康保障

1. 操作区粉尘浓度：设计值≤0.5mg/m³，远低于 GBZ2.1 规定的 8h 时间加权容许浓度

2. 隔离操作：设备全密闭，操作人员通过触摸屏远程控制，无需进入粉尘区域

3. 换袋安全：拆包机换袋区配置双层气帘隔离，空袋经压实密封后移出

4. 应急防护：现场配置洗眼器、应急呼吸器、粉尘防护用品

6.3 环保达标

· 尾气排放浓度≤0.05mg/m³，符合 GB16297 大气污染物综合排放标准

· 物料回收率≥99.9%，无物料浪费与二次污染

七、控制系统与智能化

7.1 控制系统架构

采用PLC + 触摸屏 + 上位机三级控制架构：

· 现场层：PLC 主控柜，实现设备逻辑控制、联锁保护、数据采集

· 操作层：10 寸工业触摸屏，本地手动 / 自动切换，参数设置，状态监控

· 管理层：上位机 DCS 系统，远程监控、数据记录、报表生成、批次追溯

7.2 核心控制功能

1. 联锁控制：系统启停联锁、压力联锁、温度联锁、料位联锁，确保安全运行

2. 自动配方：支持多品种物料参数存储，一键切换工艺参数

3. 故障诊断：自诊断系统，实时显示故障点与处理建议

4. 数据追溯：批次号、产量、时间、操作人员、工艺参数全程记录，保存≥1 年

5. 对接 MES：支持 OPC UA/Modbus 通讯协议，可接入工厂 MES 系统

7.3 智能化升级选项

· AI 视觉检测：拆包工位 AI 相机识别吨袋位置与状态，自动调整破袋位置

· 能耗优化：基于流量与料位的变频调速控制，节能 15~25%

· 预测性维护：振动与温度传感器监测设备健康状态，预测维护周期

·

八、实施与运维保障

8.1 项目实施周期

8.2 质量保证

· 整机质保 12 个月，核心部件质保 24 个月

· 终身提供技术支持与备件供应

· 定期回访与设备健康巡检

8.3 运维建议

· 易损件（滤筒、密封圈、刀具）建立备件库存，定期更换

· 每月一次全面安全检查（接地、防爆、密封性能）

· 每季度一次设备深度保养与性能校准

· 操作人员持证上岗，定期安全复训

南京普非森自动化科技有限公司凭借在高危粉体、超洁净粉体领域的深厚技术积累，可根据客户具体产能、厂房布局、防爆等级、物料特性等需求提供定制化工程方案，从设计、制造、安装到调试交付一站式服务，助力碳纳米管新材料产业实现安全、高效、智能化的粉体处理升级。
